Mạch xi nhan Limo Green nóng không nên được đánh giá chỉ bằng câu “sờ thấy ấm”. Nhiệt có thể phát sinh tại linh kiện đóng cắt, đường mạch, dây, terminal hoặc điểm tiếp xúc. Cần xác định đúng vị trí và trạng thái đèn gây nhiệt. Sau đó theo dõi mức tăng theo thời gian. Mùi, biến dạng, chập chờn hoặc cảnh báo là các dấu hiệu phải ghi riêng.
Chưa có biên bản thử công khai của đúng module INVITAR Limo Green để bài viết đưa một ngưỡng nhiệt tuyệt đối. Vì vậy, hướng dẫn dưới đây tập trung vào phương pháp so sánh cùng điều kiện và dấu hiệu phải dừng, không gắn số độ giả cho sản phẩm.
Ấm lên và nóng bất thường khác nhau thế nào?
Một thiết bị dẫn dòng có thể sinh tổn hao. Tuy nhiên, cảm giác của bàn tay thay đổi theo người đo, nhiệt độ môi trường, vị trí chạm và thời gian hoạt động. “Ấm” không tự động có nghĩa là an toàn; “nóng” cũng chưa đủ để chỉ ra linh kiện hỏng.
Cần coi là module xi nhan nóng bất thường khi nhiệt tăng nhanh so với mốc cùng điều kiện. Điểm nóng tập trung ở đầu nối cũng đáng chú ý. Hãy dừng nếu có mùi khét, vỏ đổi màu, biến dạng, đèn chập chờn, cầu chì tác động hoặc cảnh báo mới. Sau đó phục hồi cấu hình nguyên bản theo quy trình kỹ thuật.
Vì sao mạch xi nhan Limo Green nóng?
Có năm nhóm nguyên nhân đáng kiểm tra. Chúng có thể xuất hiện riêng lẻ hoặc cộng dồn. Không nên thay module ngay trước khi xác định điểm phát nhiệt.
1. Tải thực tế không phù hợp với thiết kế
Khi dòng đi qua phần tử đóng cắt và đường dẫn, điện trở tạo tổn hao. Texas Instruments mô tả rằng điện trở dẫn thấp giúp giảm tổn hao công suất và mức tăng nhiệt trong các mạch công suất. Điều đó không chứng minh INVITAR sử dụng một linh kiện TI cụ thể; nó cho thấy vì sao phải biết tải và điện trở của đúng thiết kế.
Nếu vùng đèn được điều khiển khác cấu hình mà module được thiết kế cho, mức tải có thể thay đổi. Không nên dùng thông số của mạch relay, mạch bán dẫn khác hoặc phiên bản xe khác để kết luận.
2. Điểm tiếp xúc có điện trở cao
Một giắc xi nhan tiếp xúc kém có thể xuất hiện do terminal chưa vào hết, chân cong, chân lùi, oxy hóa hoặc khóa chưa chặt. Littelfuse lưu ý rằng sụt áp cao tại giao diện terminal tạo thêm tải nhiệt. Tài liệu này nói về hệ cầu chì và đầu nối nói chung, nhưng nguyên tắc đo sụt áp giúp định hướng kiểm tra.
Điểm nóng chỉ tập trung ở một chân giắc đáng chú ý hơn việc toàn vỏ module ấm đều. Không bẻ hoặc chèn terminal để “siết” tạm. Cần xác định đúng loại tiếp điểm và sửa theo quy trình của nhà cung cấp.
3. Linh kiện đóng cắt hoặc đường mạch tản nhiệt chưa phù hợp
Kích thước linh kiện ghi dòng lớn không đồng nghĩa mạch hoàn chỉnh chịu được mức đó trong mọi điều kiện. Nhiệt còn phụ thuộc điện trở dẫn, thời gian bật, tần suất chuyển mạch, diện tích đồng, vỏ hộp, keo và vị trí lắp. Một module xi nhan nóng bất thường có thể cần đánh giá cả PCB, không chỉ con MOSFET hoặc relay.
4. Quá dòng hoặc chập chờn
Littelfuse định nghĩa quá dòng là dòng vượt mức chịu của dây, thiết bị hoặc linh kiện trong điều kiện sử dụng. Quá tải kéo dài làm nóng các thành phần; ngắn mạch có thể tạo dòng lớn và gây hư hại nếu mạch không được ngắt đúng cách. Vì vậy, cầu chì tác động là dấu hiệu tìm nguyên nhân, không phải lý do thay cầu chì lớn hơn.
5. Vị trí lắp giữ nhiệt hoặc dây bị kẹp
Module bị ép sát nguồn nhiệt hoặc bọc kín sai cách có thể cho kết quả khác trên bàn thử. Khoang ít thoát nhiệt cũng làm thay đổi kết quả. Dây bị kẹp còn làm hỏng cách điện hoặc tăng ứng suất lên terminal. Do đó, khi đo nhiệt mạch xi nhan phải ghi vị trí lắp và tình trạng ốp. Không đo module treo tự do rồi áp kết quả cho trạng thái đã đóng kín.
Khi module xi nhan nóng bất thường, hãy đo quanh cả hai đầu nối trước khi quy lỗi cho thân mạch. Nếu giắc xi nhan tiếp xúc kém, nhiệt có thể tập trung ở một chân dù phần còn lại chỉ ấm.
Đo nhiệt đúng cần ghi những dữ liệu nào?
Đo nhiệt mạch xi nhan có ý nghĩa khi có điều kiện thử. Tối thiểu cần ghi:
- Nhiệt độ môi trường và vị trí xe.
- Trạng thái đèn: xi nhan trái, phải, hazard, đèn hậu kết hợp hay phanh kết hợp.
- Thời gian từ lúc bắt đầu đến từng lần đo.

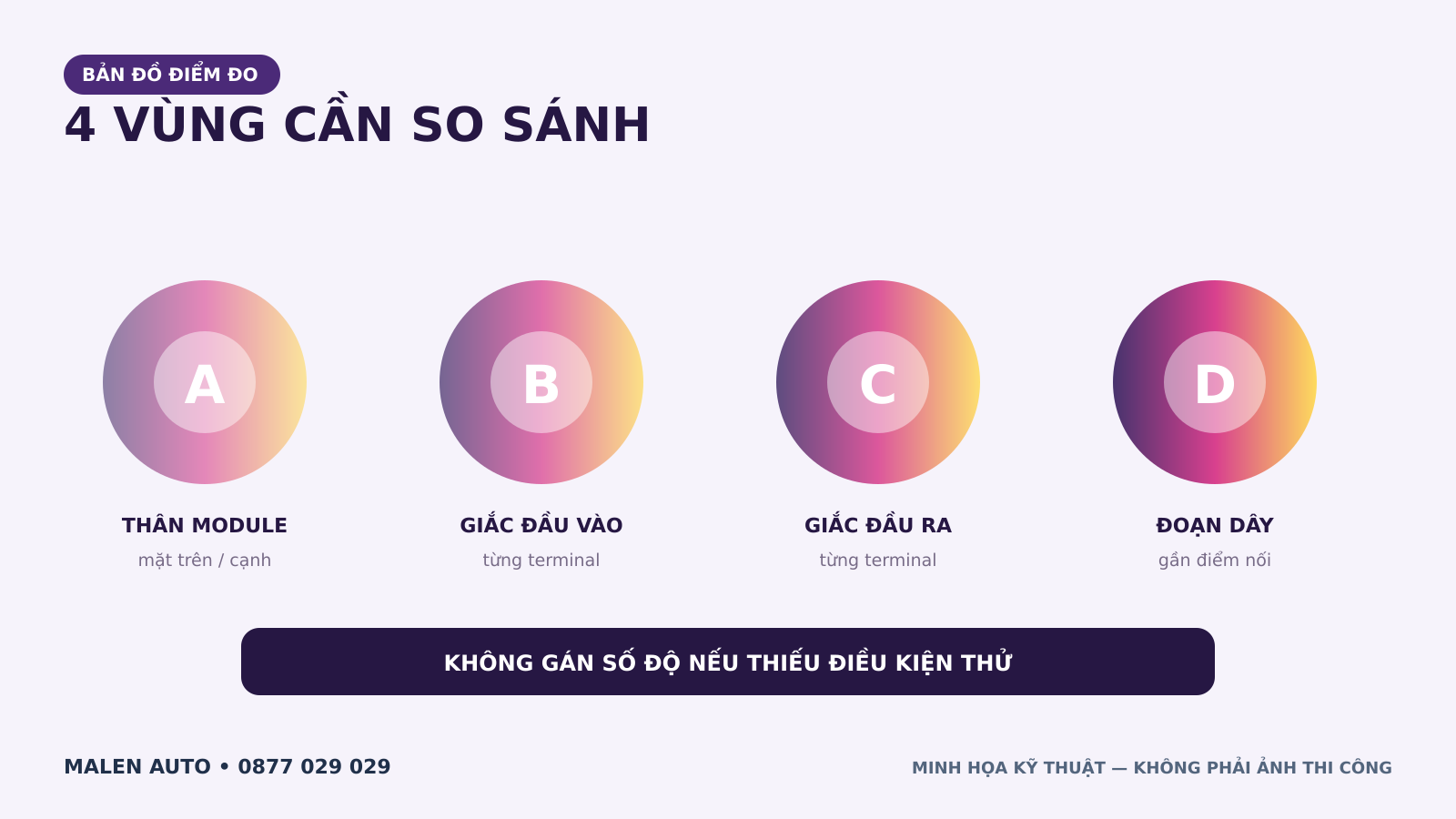

- Vị trí đo: bề mặt module, giắc vào, giắc ra, dây gần terminal.
- Thiết bị đo, khoảng cách và hệ số phát xạ nếu dùng camera nhiệt.
- Mốc so sánh: bên trái/phải hoặc lần thử trước trong cùng điều kiện.
Không nên lấy nhiệt độ bề mặt hộp làm nhiệt độ mối nối bên trong. Keo, vỏ và không khí tạo độ trễ. Một ảnh màu đỏ nhưng không có thang nhiệt, thời điểm và vị trí không phải bằng chứng đủ.
Khi mạch xi nhan Limo Green nóng, phép đo chỉ có thể so sánh nếu giữ nguyên tải, khoảng thời gian và khoảng cách đo. Thay đổi một điều kiện thì phải ghi lại trước khi đối chiếu.
Mỗi lần đo nhiệt mạch xi nhan nên có ảnh vị trí và thời điểm. Không chỉ chép một con số rời vào phiếu.
Quy trình kiểm tra điểm nóng theo thứ tự
- Dừng nếu có dấu hiệu nguy hiểm: mùi, khói, vỏ biến dạng, dây mềm bất thường hoặc cầu chì tác động.
- Ghi trạng thái gây nóng: bên trái, bên phải, hazard hay tổ hợp với đèn khác.
- So sánh hai bên: cùng thời gian, cùng vị trí đo và cùng điều kiện.
- Kiểm tra giắc: tìm terminal lùi, cong, đổi màu, oxy hóa hoặc khóa chưa hết.
- Đo sụt áp theo tài liệu: chỉ thực hiện khi biết điểm đo và giá trị kỳ vọng; không chọc tùy ý vào terminal.
- Phục hồi nguyên bản: nếu cần cô lập module, kết nối lại cấu hình ban đầu rồi kiểm tra đèn.
- Gửi hồ sơ: serial, ảnh giắc, video lỗi và bảng đo cho nơi lắp hoặc nhà cung cấp.
Quy trình này giúp tách mạch xi nhan Limo Green nóng do bản thân module với nhiệt do điểm tiếp xúc hoặc hệ dây. Không nên tiếp tục vận hành chỉ để “xem có nóng hơn nữa không”.
Khi hiện tượng nóng chỉ xuất hiện ở một bên, hãy so sánh bên còn lại trong cùng trạng thái. Kết quả đo nhiệt mạch xi nhan là manh mối, chưa phải kết luận hỏng.
Dấu hiệu nào gợi ý giắc là nguồn nhiệt?
Một giắc xi nhan tiếp xúc kém thường được nghi ngờ khi nhiệt tập trung ở một terminal, đèn chập chờn khi rung nhẹ bó dây, đầu cắm có màu khác thường hoặc khóa không giữ chắc. HELLA cũng liệt kê ăn mòn, gián đoạn tiếp xúc và hư hỏng cơ khí của đầu nối trong chuỗi kiểm tra đèn tín hiệu.
Tuy vậy, không kết luận chỉ từ việc “lay dây thì hết”. Thao tác lay có thể làm lỗi tạm mất và khó tái hiện. Hãy dừng, chụp lại tình trạng và kiểm tra đầu nối khi đã cô lập nguồn theo quy trình phù hợp.
Nếu xác nhận giắc xi nhan tiếp xúc kém, cần sửa đúng terminal và cơ cấu khóa. Không dùng vật chèn để tạo lực ép tạm thời.
Khi nào nghi ngờ bản thân module?
Nghi ngờ module khi điểm nóng nằm trên thân mạch, lặp lại ở cùng trạng thái dù giắc và dây đạt kiểm tra, hoặc khi thay bằng cấu hình nguyên bản thì hiện tượng biến mất. Nhưng đây vẫn là bước khoanh vùng. Muốn kết luận phải có phép đo điện, tải và kiểm tra linh kiện của đúng phiên bản.
Nếu module xi nhan nóng bất thường, không mở hộp hoặc cắt lớp đổ keo khi sản phẩm còn trong phạm vi hỗ trợ. Việc mở có thể phá bằng chứng và ảnh hưởng điều kiện bảo hành. Trang INVITAR yêu cầu dây mạch, giắc còn nguyên và loại trừ lỗi do chập điện hoặc tác động bên ngoài.
Trước khi gửi module xi nhan nóng bất thường đi kiểm tra, hãy lưu serial và điều kiện xảy ra lỗi. Hồ sơ này giúp kỹ thuật viên tái hiện đúng trạng thái.
Có nên thay relay bằng MOSFET để hết nóng?
Không thể trả lời chỉ từ tên linh kiện. Relay có tổn hao ở tiếp điểm và cuộn hút; MOSFET có điện trở dẫn và tổn hao chuyển mạch. Kết quả còn phụ thuộc tải, cách điều khiển, diện tích đồng, vỏ và môi trường. Một thiết kế MOSFET không phù hợp vẫn có thể nóng.
Texas Instruments nêu điện trở dẫn thấp giúp giảm tổn hao và nhiệt trong load switch. Nhưng đó là nguyên tắc thiết kế, không phải bằng chứng rằng chỉ cần thay linh kiện là sửa được module hiện tại. Không tự thay khi chưa có sơ đồ và phép thử.
Cây chẩn đoán: lúc nào phải dừng xe để kiểm tra?
Nếu chỉ có cảm giác ấm, hãy ghi điều kiện và so sánh. Nếu nhiệt tăng nhanh, có mùi, biến dạng, chập chờn, cảnh báo hoặc cầu chì tác động, ngừng sử dụng nhánh phụ kiện và liên hệ kỹ thuật. Khi không biết cách phục hồi an toàn, không tự tháo trên đường.
Một giắc xi nhan tiếp xúc kém không nên được “chữa” bằng cách chèn giấy, bẻ chân hoặc quấn băng bên ngoài. Cần sửa đúng terminal, lực giữ và lớp kín của đầu nối.
FAQ về nhiệt của mạch xi nhan
Sờ tay thấy ấm có phải hỏng không?
Chưa thể kết luận. Hãy đo cùng điều kiện, ghi thời gian và so sánh các vị trí. Dừng ngay nếu có mùi, biến dạng, chập chờn hoặc cảnh báo.
Có một mức nhiệt an toàn chung cho mọi module không?
Không. Giới hạn phụ thuộc vật liệu, linh kiện, vị trí đo, nhiệt độ môi trường và thiết kế cụ thể. Cần tài liệu của đúng phiên bản.
Camera nhiệt có đủ để kết luận?
Không nếu thiếu thang nhiệt, điều kiện, thời điểm, vị trí đo và thiết lập thiết bị. Camera nhiệt giúp định vị điểm nóng; nó không tự xác định nguyên nhân.
Cầu chì cháy có nên tăng amper?
Không. Cầu chì tác động cho thấy cần tìm quá dòng hoặc ngắn mạch. Thay loại lớn hơn có thể làm dây không còn được bảo vệ phù hợp.
Bảo hành sản phẩm xử lý thế nào?
Giữ nguyên module và giắc, lưu serial rồi xem điều kiện bảo hành điện tử INVITAR. Không tự mở hộp hoặc cắt dây trước khi được hướng dẫn.
Kết luận
Khi thấy mạch xi nhan Limo Green nóng, mục tiêu đầu tiên không phải tranh luận “bán dẫn hay relay tốt hơn” mà là xác định điểm nóng, trạng thái gây nóng và dấu hiệu đi kèm. Đo nhiệt mạch xi nhan phải có mốc, thời gian và vị trí; cảm giác tay hoặc một ảnh nhiệt không điều kiện chưa đủ.
Nếu module tăng nhiệt nhanh, có mùi, biến dạng, chập chờn hoặc cảnh báo, hãy dừng dùng phụ kiện. Gửi serial, ảnh giắc và video trạng thái cho Malen Auto qua 0877 029 029. Xem thêm các lớp kiểm soát an toàn mạch xi nhan trước khi thử lại.
